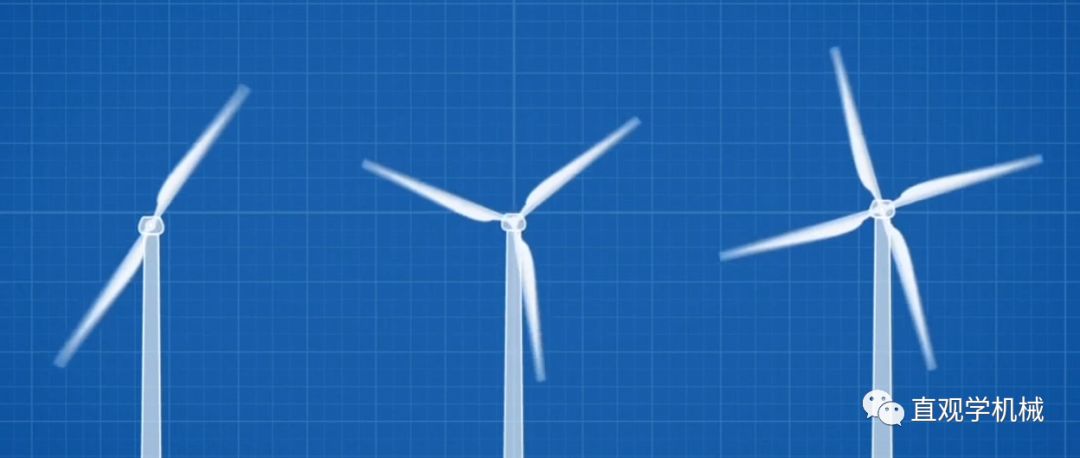

生活中我們經常見到風力發電機,如果你沒有看錯的話,你會發現它有3個葉片。那為什么只有3葉片呢,2個或者4個真的不行嗎?

先看一個視頻
↓↓
(視頻翻譯:@TomDing)
視頻相對來說比較簡單,很多問題并沒有說清楚。2葉片風機由于葉片間空隙大,所以捕風效率不如3葉片風機。為了提高捕風效率,2葉片風機的轉子轉速通常比3葉片高。轉子轉速的提高也使風機噪音,視覺影響放大。

從機械受力角度來講,風切變,機艙偏航,轉動慣量等因素會使兩葉片風機承受更大的動態載荷。打個比方,3葉片風機猶如一個盤子,而2葉片風機的轉子更像一跟棍子,盤子旋轉起來相對棍子來的平衡。
既然是這樣,2葉片風機是不是就沒有市場了呢?事實并非如此。

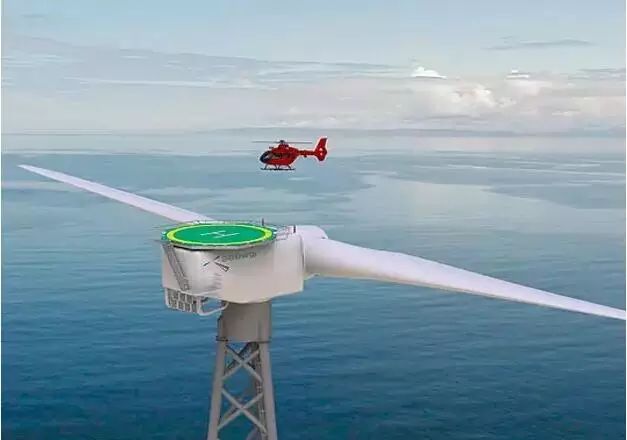

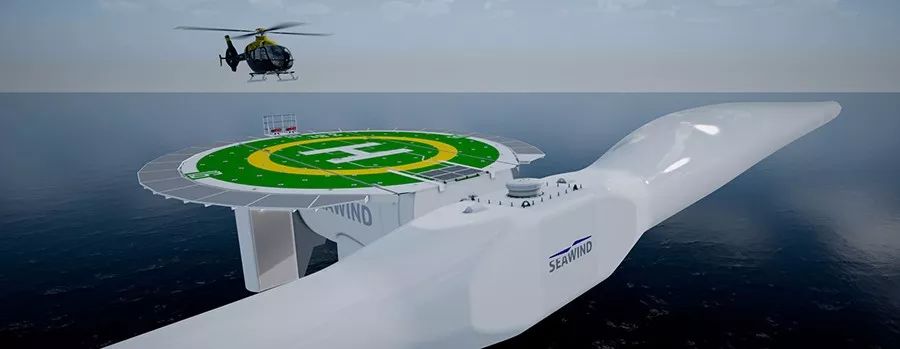

成立于2014年,海上風電技術公司Seawind,就致力于將其研發的新型兩葉片海上風機推廣商業化。

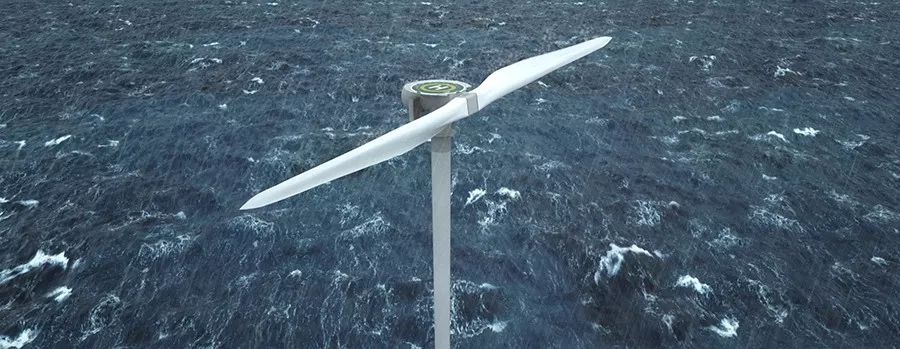

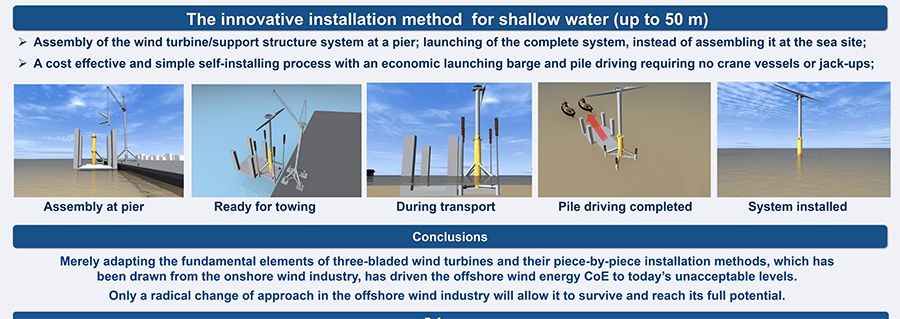

來了解一下這種2葉片風機的制造與安裝模擬
↓↓

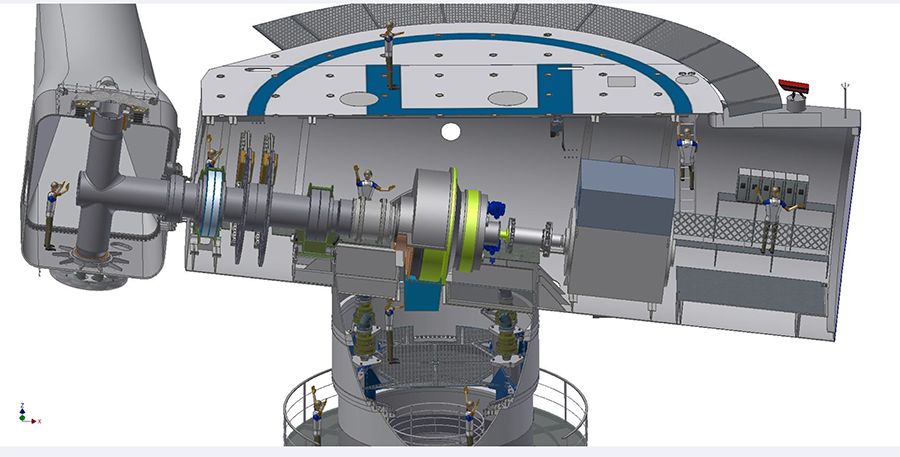

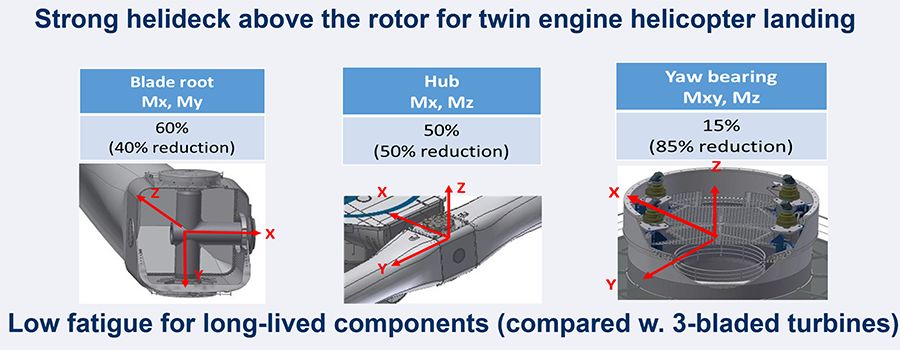

內部結構
↓↓

2017年,該公司針對其福斯灣海上風電示范項目提交了環境調查報告。這份報告不僅包括該示范項目的2臺機組的相關計劃,也包括二期其余7臺機型的安裝計劃。

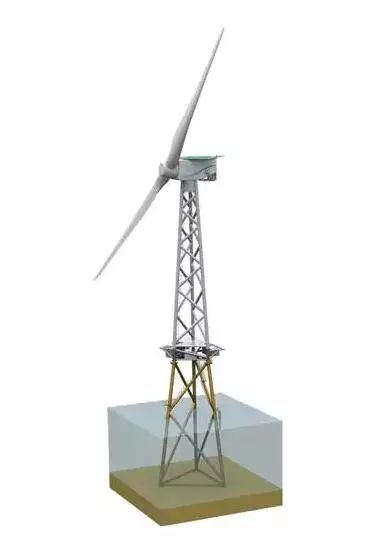

該報告稱,這些機組的額定功率從6MW——12MW不等,總?cè)萘繛?5MW,所有機組均采用桁架塔架與導管架基礎相結合的支撐形式。

該公司的機型之所以采用下風向兩葉片設計,目的就是為了將機組運行壽命由20年延長至40年。

2015年秋,該公司在荷蘭埃姆斯哈文(Eemshaven)安裝了一臺兩葉片下風向的6MW樣機,該樣機運行一切正常。

然而好景不長,2018年初,據挪威當?shù)孛襟w報道,兩葉片海上風電機組制造商Seawind申請破產。

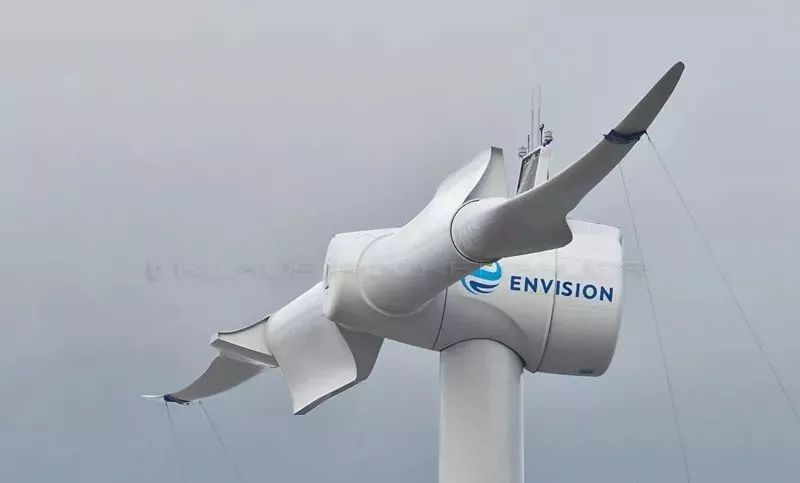

Seawind并非2葉片風機制造的獨苗。2012年10月,遠景就在丹麥豎立了一臺EN128/3.6MW直驅型風機,我們看一下視頻:
顯而易見,2葉片風機比3葉片風機少了一片葉片。而葉片作為風機主要的零部件,占風機總體成本的6%左右。同時,運輸成本,吊裝成本,維修費用也能有所降低。而且,海上風機對于噪音及視覺影響并沒有太高的要求。

那么2葉片風機是否就真能比3葉片風機便宜?目前,業界并沒有統一的說法。有的專家認為由于2葉片風機受力來的更復雜,對于結構設計強度要求也來得更高,葉片本身,傳動軸,機艙,塔架強度造價也相應的比3葉片風機來的高。所以2葉片風機不一定就比3葉片風機便宜。

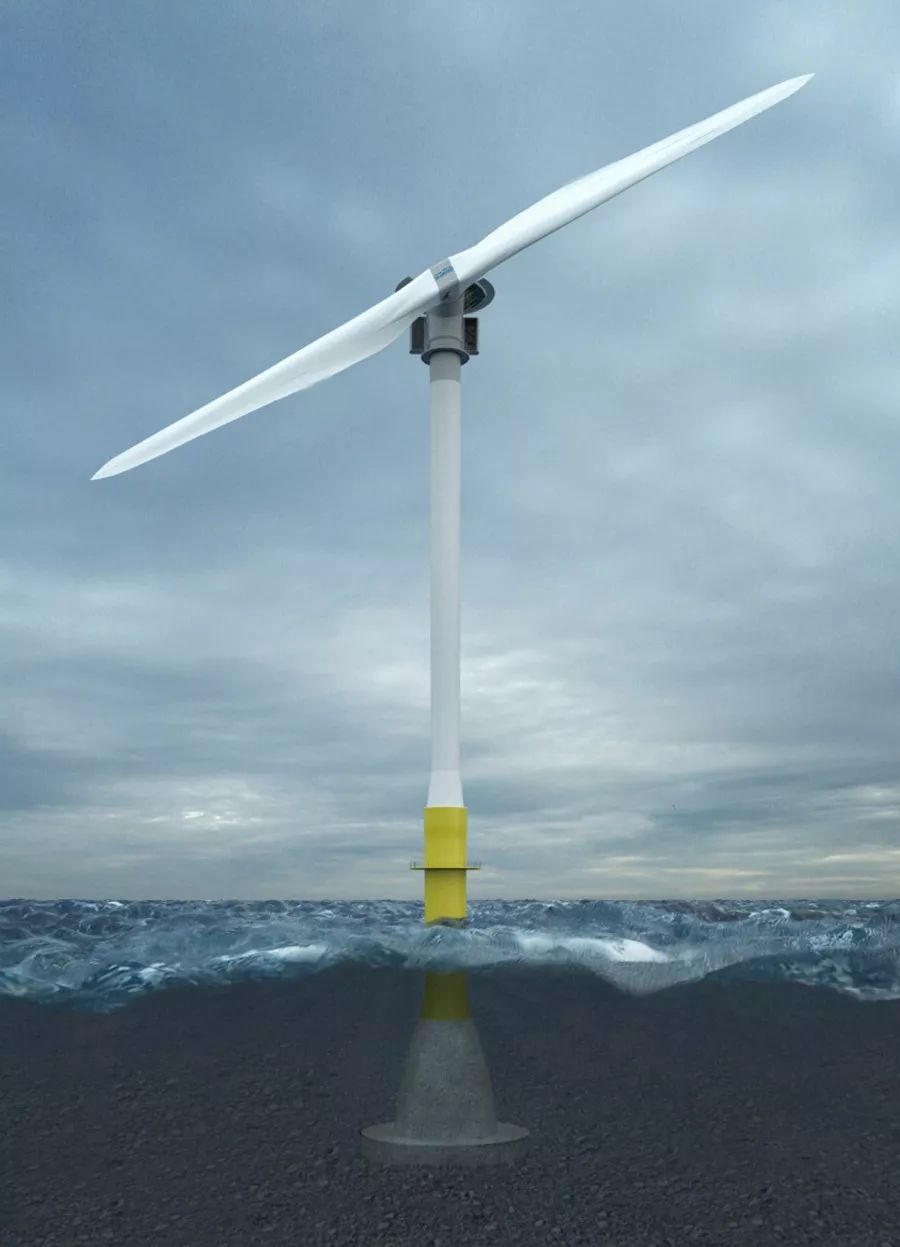

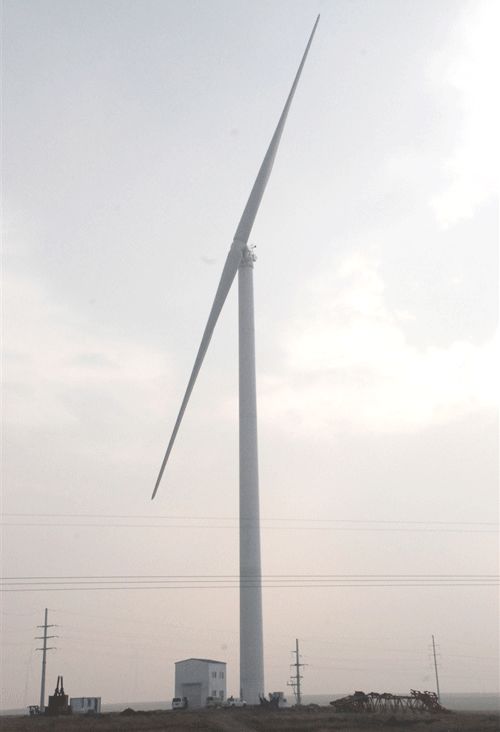

下面這個是明陽風電3兆瓦雙葉片海陸兩用風力發電機組。

這也是國內首個單機容量3兆瓦雙葉片海陸兩用風力發電機組,位于張北縣的國家風電研究檢測中心,該機塔高80米,葉輪由兩葉片組成,葉片半徑48.5米,為海陸兩用機型,由廣東明陽公司設計制造。

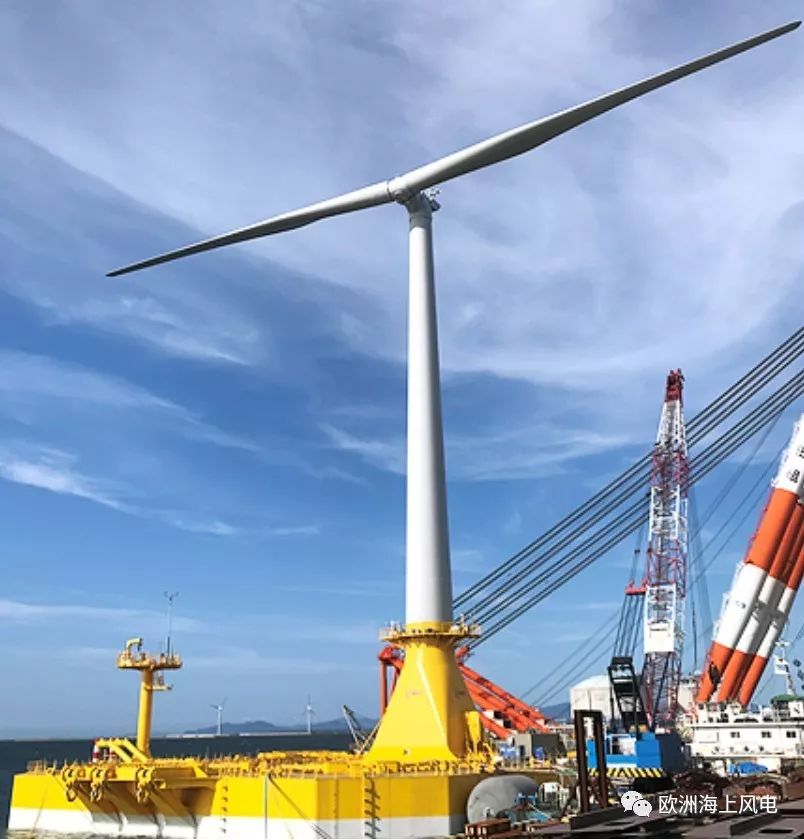

2018年8月份,由日本新能源和工業技術開發組織(NEDO)牽頭的財團在日本北九州港完成一臺3MW示范性漂浮式風機組裝。

不論怎么說,你們以后可不準再說風力發電機只有三個葉片了
