摘 要

本研究對強力旋軋（Power torsional rolling, PTR）GCr15軸承鋼的疲勞性能進行了研究。通過PTR實驗獲得GCr15軸承鋼無縫管材，并對所獲無縫管材進行標準熱處理，采用金相分析和滾動接觸疲勞壽命試驗分析了管材的顯微組織和疲勞性能。結果表明，在壓-扭復合劇烈塑性變形的作用下PTR改性的管材晶粒度達到9級，碳化物平均尺寸為 0.78μm，較來料棒材細化16.12%。滾動接觸疲勞試驗結果表明PTR改性后的GCr15無縫管材的額定疲勞壽命達到5.3905*106循環周次，較來料棒材提升16.13%，疲勞壽命的提高主要與細小且均勻分布的碳化物密切相關。

1 實驗材料與方法

1.1 實驗材料

本研究所用原材料為某鋼廠軋制態GCr15棒材，采用 SPECTOR M9型直讀光譜儀和ELTRA ON900型氧氮分析儀對來料棒材和PTR改性后無縫管的化學成分進行檢驗，成分檢測結果如表1所示。

1.2 試驗方法

本研究主要涉及強力旋軋（PTR）加工方法、顯微組織分析和滾動接觸疲勞壽命試驗。首先，對GCr15軸承鋼來料棒材進行強力旋軋實驗獲得無縫管材，并對所獲管材和原材料進行標準熱處理，具體工藝流程如圖1所示。其次，對原材料棒材和所獲管材進行金相分析，檢測其晶粒度和統計碳化物大小分布規律，金相試樣的取樣位置如圖2所示。樣品經研磨拋光后采用4%的硝酸酒精進行腐蝕，在奧林巴斯光學顯微鏡下進行顯微組織的表征。最后，對來料和改性后管材進行滾動接觸疲勞壽命試驗測試，實驗原理和過程如下所示。

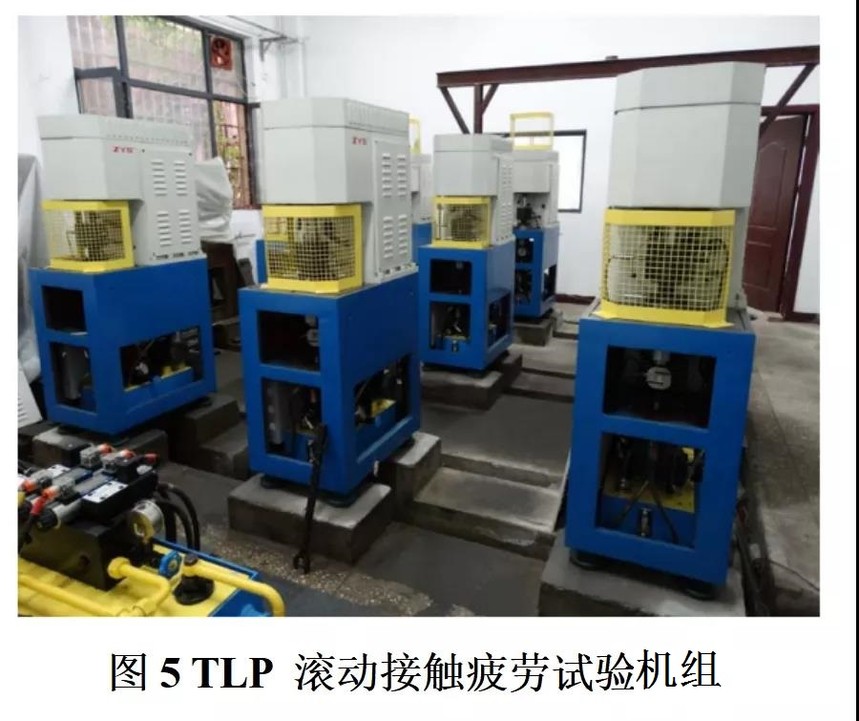

滾動接觸疲勞試驗采用推力式接觸，其工作原理與推力球軸承相似，僅將推力球軸承的座圈以環形平面試樣所代替。推力球軸承的軸圈固定在主軸的下端，環形試樣固定在支承座內，將推力球軸承的鋼球保持架組件放置在軸圈與環形試樣之間，施加試驗力，當主軸轉動時，通過摩擦力驅動保持架中的鋼球進行自轉和公轉，在環形試樣上形成一條應力循環帶，直到循環帶上出現疲勞剝落坑為止，試驗原理圖見圖3。將棒料和管材經過車削、熱處理、粗磨和精研等加工工藝后，制備成圖4所示尺寸的試樣。將試樣依次安裝到 TLP 滾動接觸疲勞試驗機組上（見圖5），并按JB/T10510-2005《滾動軸承零件接觸疲勞試驗方法》進行滾動接觸疲勞試驗。試驗載荷選用4508MPa，試驗機轉速為2040r/min，潤滑介質為N32 機油，冷卻油溫小于55℃，試驗方法采用高可靠性完全失效法進行試驗，子樣數量為16 個。

按照GB/T18254-2016《高碳鉻軸承鋼》標準分別對棒材和PTR改性后管材的碳化物帶狀進行檢驗，結果如表2所示。由表可知，棒料的帶狀碳化物的不均勻性為2級，管材碳化物不均勻性為1級，優于棒料碳化物帶狀。這是由于管材在PTR改性過程中受壓-扭復合劇烈塑性變形作用碳化物破碎后尺寸更加細小且分布更均勻。

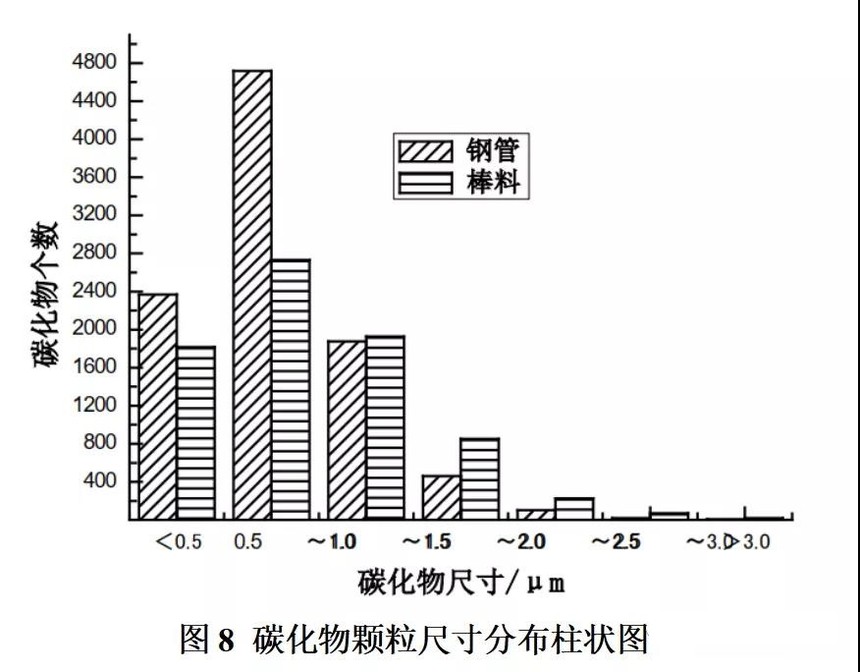

如圖7所示為棒料和管材的碳化物顯微組織照片，由圖可知，管材碳化物顆粒的分布較來料棒材更加細小。通過金相分析統計軟件并對碳化物顆粒的分布規律進行統計，結果如表3所示。由表可得，棒料和管材的碳化物平均尺寸分別為0.93μm和0.78μm。通過Origin繪圖軟件獲得碳化物顆粒尺寸分布柱狀圖如圖8所示。由圖可得，管材小于1μm的碳化物個數達到7086個，占總碳化物的74.2%。棒材小于1μm的碳化物個數達到4549個，占總碳化物的59.6%。綜合對比結果表明，管材成型過程受壓扭復合變形作用，碳化物被打碎，因而其同樣視場面積內碳化物數量更多，尺寸更加細小，分布更加均勻。

2.2 晶粒度分析

來料棒材和PTR改性后無縫管材的晶粒形貌如圖9所示，試樣的平均晶粒度按照GB/T6394-2017標準采用截點法進行檢驗，結果見表4所示。由表4可知，與來料棒材進行對比，經強力旋軋后的管材的晶粒尺寸細化至9級。

2.3 滾動接觸疲勞結果分析

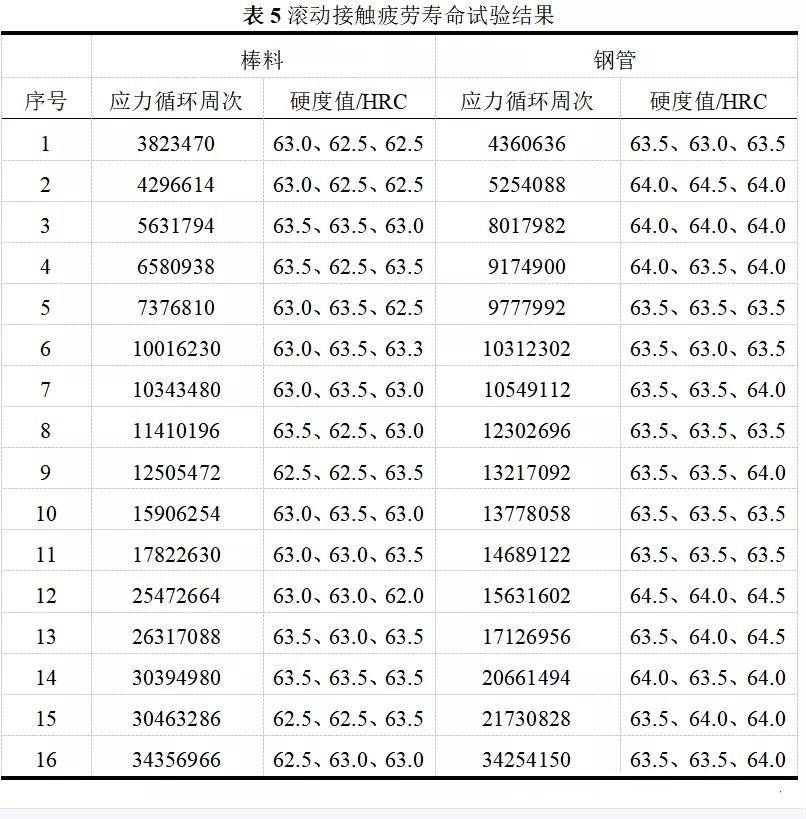

滾動接觸疲勞壽命試驗結果如表5所示。由表可知，同樣熱處理工藝條件下GCr15軸承鋼無縫管材的硬度值普遍高于來料棒材。經PTR改性后的GCr15軸承鋼無縫管材的額定疲勞壽命達到5.3905*106循環周次，較來料棒材提升16.13%，疲勞壽命的提高主要與細小、均勻分布的碳化物密切相關。

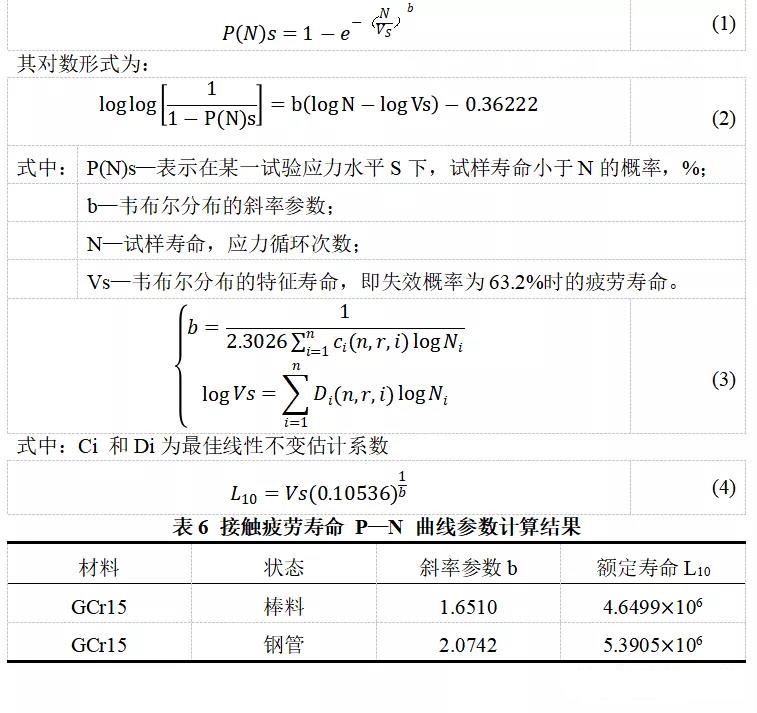

將表5中的疲勞壽命試驗結果按照J(rèn)B/T 10510-2005《滾動軸承零件接觸疲勞試驗方法》 中數據處理方法的規定，通過參數韋布爾函數公式（1） ~（4），計算出接觸疲勞壽命試驗的L10及韋布爾分布的斜率參數b，并繪制出P-N曲線，結果見表6及圖10。由圖可知，管材的額定壽命高于棒料的額定壽命。

3 結論

本研究對PTR改性GCr15軸承鋼的滾動接觸疲勞壽命進行了分析，主要結論如下：

（1）PTR技術可顯著細化GCr15軸承鋼碳化物尺寸并提高其分布的均勻性。受壓扭復合劇烈塑性變形的作用，PTR改性后的GCr15軸承鋼碳化物的平均尺寸為0.78μm，較來料棒材細化16.12%，且分布更加均勻。

（2）PTR改性后的GCr15軸承鋼無縫管材的額定疲勞壽命達到5.3905*106循環周次，較來料棒材提升16.13%，疲勞壽命的提高主要與細小、均勻分布的碳化物密切相關。
